智能网关安装与调试完整教程（含485设备连接）
2026-04-09

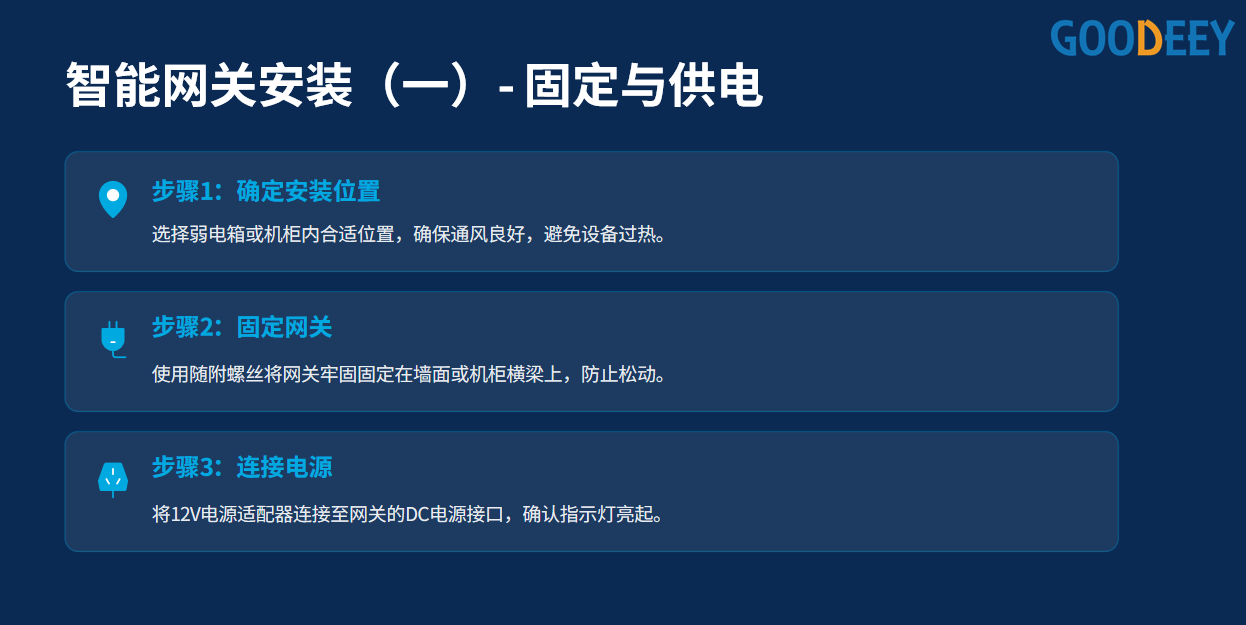

一、固定与供电  1. 确定安装位置 - 选择安装位置时，需确保网关周围无强电磁干扰（如大功率电器、信号屏蔽设备），且距离网络路由器、485设备的安装区域均不宜过远，减少后续布线难度。 - 安装面需保持平整、干燥，优先选择墙面或设备机柜内侧，避免安装在潮湿、暴晒或易被碰撞的位置，保障网关稳定运行。 - 预留足够的操作空间，方便后续接线、调试及设备维护。 2. 固定网关 - 若网关为壁挂式设计，先根据机身预留的安装孔位，在选定位置用冲击钻打孔（孔径匹配配套膨胀螺丝），孔距与安装孔位完全对应。 - 插入膨胀螺丝并拧紧，将网关通过螺丝固定在墙面或机柜上，确保固定牢固，无松动、倾斜情况。 - 若网关为桌面式设计，直接放置在平整的设备支架或台面，可搭配防滑脚垫增强稳定性，避免设备移位。 3. 连接电源 - 核对网关额定电压、电流参数，匹配对应的电源适配器（严禁使用非适配电源，避免设备烧毁）。 - 将电源适配器一端插入市电插座，另一端接口与网关的电源输入接口紧密连接，确保插头插紧、无接触不良。 - 通电后观察网关电源指示灯，正常情况下指示灯会常亮或按说明书指示闪烁（不同品牌指示灯状态略有差异，以产品手册为准），初步确认供电正常。 二、网络连接  1. 物理连接 - 找到网关的网口（通常标注“WAN”或“网络”），选用千兆网线（保障网络传输速率），一端插入路由器的LAN口，另一端插入网关的网口。 - 网线插入后，观察网口对应的指示灯，若指示灯快速闪烁，说明物理链路连接成功；若无反应，检查网线是否损坏、网口是否插紧。 2. 网络验证 - 通电状态下，等待网关启动完成（启动时间约1-3分钟，具体视设备型号而定）。 - 通过手机或电脑连接与网关同网段的网络，打开浏览器，尝试访问网关的默认管理地址（通常标注在机身标签上，如192.168.1.1）。 - 若能正常加载网关管理登录页面，输入默认账号密码（机身标签标注），即可确认网络连接成功；若无法加载，需排查网线连接、路由器网络是否正常，或重启网关重试。 三、485设备连接  1. 485接线准备 - 准备485通信线（建议采用屏蔽线，减少信号干扰），确认485设备与网关的485接口引脚定义（通常标注“+”“-”或“A”“B”）。 - 关闭网关及所有485设备的电源，避免带电接线导致设备损坏。 2. 接线操作 - 将485通信线的一端，对应连接485设备的“A”“-”引脚与网关的“A”“-”引脚（屏蔽线外层屏蔽层可接地，增强抗干扰能力）。 - 若需连接多个485设备，采用手拉手串联方式，依次将各485设备的“A”“-”引脚与网关的“A”“-”引脚连接，避免分支接线导致信号衰减。 - 接线完成后，检查接线是否牢固，无虚接、错接情况。 四、设备调试与测试  1. 检查所有接线 - 调试前再次全面检查所有接线，重点核对：电源接线是否牢固、无松动，网线两端是否插紧（网口指示灯状态正常），485设备接线是否对应（无错接、虚接、漏接），屏蔽线接地是否规范。 - 排查接线过程中可能出现的问题，如网线破损、485引脚接反、电源插头接触不良等，确保所有接线符合安装要求，为后续调试奠定基础。 2. 通电测试 - 确认接线无误后，依次开启市电插座、网关电源、485设备电源，观察所有设备的指示灯状态。 - 网关电源指示灯常亮（或按说明书正常闪烁），网口指示灯正常闪烁，485设备电源指示灯正常，说明各设备通电正常；若某设备指示灯不亮，立即断电排查电源接线或设备本身故障。 3. 网络配置 - 通过手机或电脑登录网关管理页面（输入默认管理地址、账号密码），首先修改默认登录密码，保障设备管理安全。 - 根据现场网络环境，配置网关网络参数：选择动态IP（自动获取路由器分配的IP）或静态IP（手动设置固定IP，需与路由器网段一致），配置完成后保存设置，重启网关使配置生效。 - 重启后重新登录管理页面，确认网络连接正常，可正常访问外网（若有需求），确保网关网络通信稳定。 4. 设备发现与添加 - 进入网关管理页面的“设备管理”或“485设备”模块，点击“设备发现”“扫描设备”功能，网关将自动搜索已连接的485设备。 - 扫描完成后，核对发现的设备型号、数量与实际连接的485设备一致，选中所有设备并点击“添加”，将设备录入网关管理系统。 - 若未发现设备，重新检查485接线（引脚是否接反、接线是否牢固）、485设备电源是否正常，重启网关后再次扫描尝试。 5. 功能测试 - 单个设备功能测试：针对每台添加成功的485设备，在管理页面执行对应操作，验证设备功能是否正常。例如：门禁设备测试开门/关门指令、传感器设备测试数据采集与上传、控制器设备测试指令执行反馈等，确保每台设备均可正常响应网关指令。 - 联动功能测试：测试网关与485设备、网络的联动效果，如通过网关远程控制485设备启停，查看管理页面是否能实时同步设备状态、采集数据；断开网络后，检查网关是否能缓存设备数据，恢复网络后是否能自动同步上传。 - 稳定性测试：让网关及所有485设备持续运行24小时以上，期间定期检查设备指示灯、管理页面数据更新情况，确认无设备掉线、数据丢失、指令执行异常等问题，确保整个系统稳定运行。
